TBI滚珠丝杆的定义:
滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。TBI滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杆被广泛应用于各种工业设备和精密仪器。
滚珠丝杆是工具机和精密机械上常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。滚珠丝杆又称滚珠螺杆和滚珠丝杠。

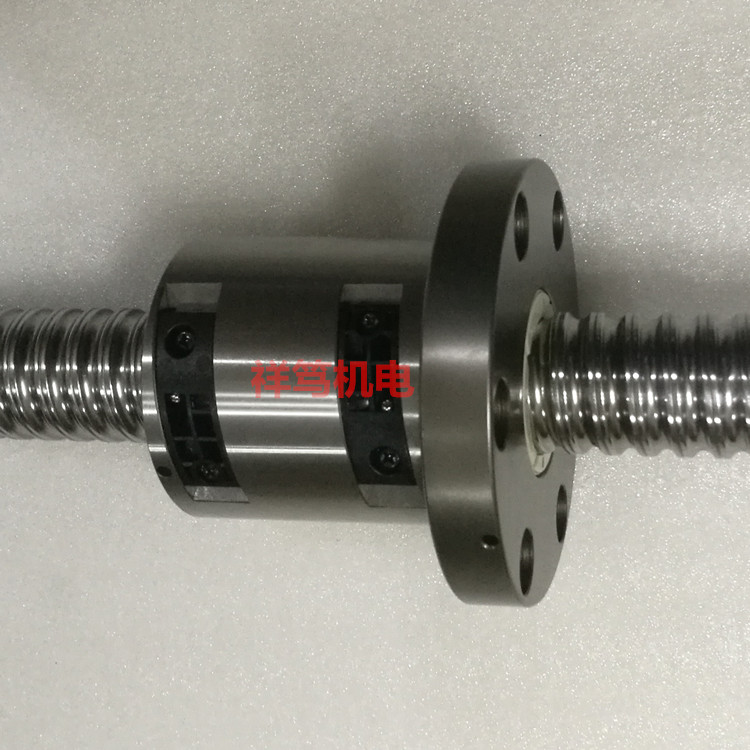

TBI MOTION 滚珠螺杆-外循环重负荷系列
特色
1.外循环设计,可承受重负载及高速、高进给
2.低噪音循环设计
3.无间隙,高刚性
应用
适用于高速化机械、精密工具机、CNC机械、产业机械、电子机械…等
SFV2004滚珠丝杆参数
型号:SFV2004
丝杆外径:20
导程:4
珠径:2.381
螺母外径:40
法兰直径:60
法兰的厚度:10
螺母的长度:50
安装孔之间的距离:50
法兰的宽度:40
珠圈数4.8×1
动额定负荷:1247
静额定负荷:3584
刚性:45。
TBI滚珠丝杆安装注意事项:
1.由于TBI滚珠丝杆的螺母组装有着严格的技术要求请勿自行拆卸螺母,以免损坏整组滚珠丝杆,从而导致整台设备发生故障。注:禁止拆卸。
2.如垂直安装滚珠丝杆时请特别留意螺母的滑落,如螺母不慎滑落,请立即找TBI授权的公司进行协助。注:禁止拆卸,小心滑落。
3.产品请务必使用在清洁的环境中,并在产品外头加装保护罩,以防止灰尘和金属粉尘的进入,进而影响产品的精度与使用寿命。注:避免粉尘。
4.请勿使用在高于摄氏80度的环境中(耐规格除外),以免损坏产品之密封件,进而缩短使用寿命。注:注意温度。
