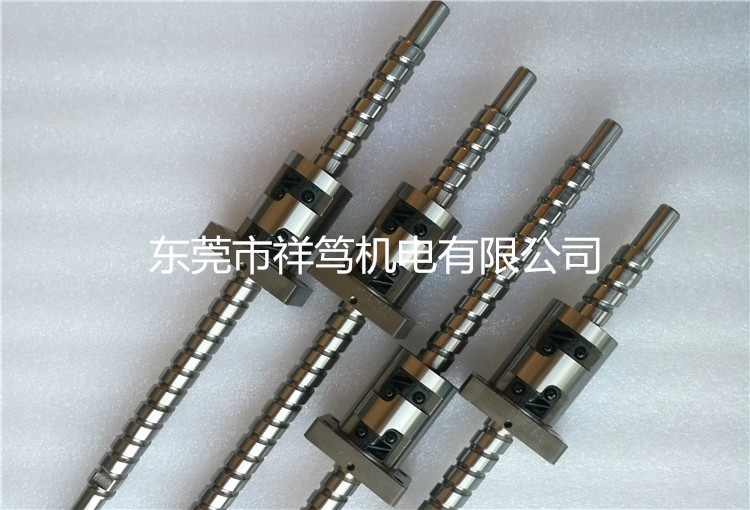

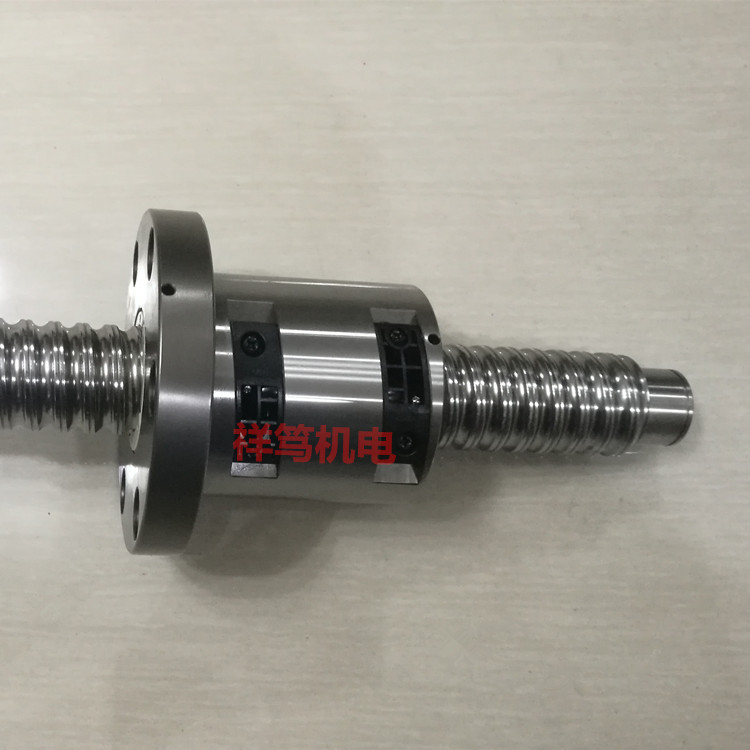

TBI滚珠丝杆SFV01605-4.8 外循环 重载型

TBI滚珠丝杆特长：

1.高信赖性——TBI滚珠丝杆是以多年来所累积的制品技术为基础，从材料、热处理、制造、检查至出货，都是以严谨的品保制度来加以管理，因此具有高信赖性。

2.圆滑的动作性——滚珠丝杆具有比滑动丝杆更高的效率，所需扭矩只有30%以下。可轻易将直线运动变换为加转运动。滚珠丝杆即使给与预压，亦能维持圆滑的动作特性。

3.无背隙与高刚性——TBI滚珠丝杆是采哥德式沟槽形状，轴方向间隙调整到极小亦能轻易转动。又于1个或2个螺帽间做预压调整，予消除轴方向间隙，使其具有可符合使用条件的适当刚性。

4.循环方式——可分为外循环、内循环方式。

5.优异的耐久性——TBI以累积多年的滚珠丝杆之生产技术为基础，采用严谨的材料籍高度热处理及加工技术，可供给耐久性的制品。

TBI MOTION 滚珠螺杆-外循环重负荷系列

特色

1.外循环设计，可承受重负载及高速、高进给

2.低噪音循环设计

3.无间隙，高刚性

应用

适用于高速化机械、精密工具机、CNC机械、产业机械、电子机械…等

SFV1605滚珠丝杆参数
型号:SFV1605
丝杆外径:16
导程:5
珠径:3.175
螺母外径:40
法兰直径:63
法兰的厚度:11
螺母的长度:58
安装孔之间的距离:51
法兰的宽度:42
珠圈数:4.8×1
动额定负荷:1641
静额定负荷:3662
刚性:40。

TBI滚珠丝杆安装注意事项：

 1.由于TBI滚珠丝杆的螺母组装有着严格的技术要求请勿自行拆卸螺母，以免损坏整组滚珠丝杆，从而导致整台设备发生故障。注：禁止拆卸。

 2.如垂直安装滚珠丝杆时请特别留意螺母的滑落，如螺母不慎滑落，请立即找TBI授权的公司进行协助。注：禁止拆卸，小心滑落。

 3.产品请务必使用在清洁的环境中，并在产品外头加装保护罩，以防止灰尘和金属粉尘的进入，进而影响产品的精度与使用寿命。注：避免粉尘。

 4.请勿使用在高于摄氏80度的环境中（耐规格除外），以免损坏产品之密封件，进而缩短使用寿命。注：注意温度。
