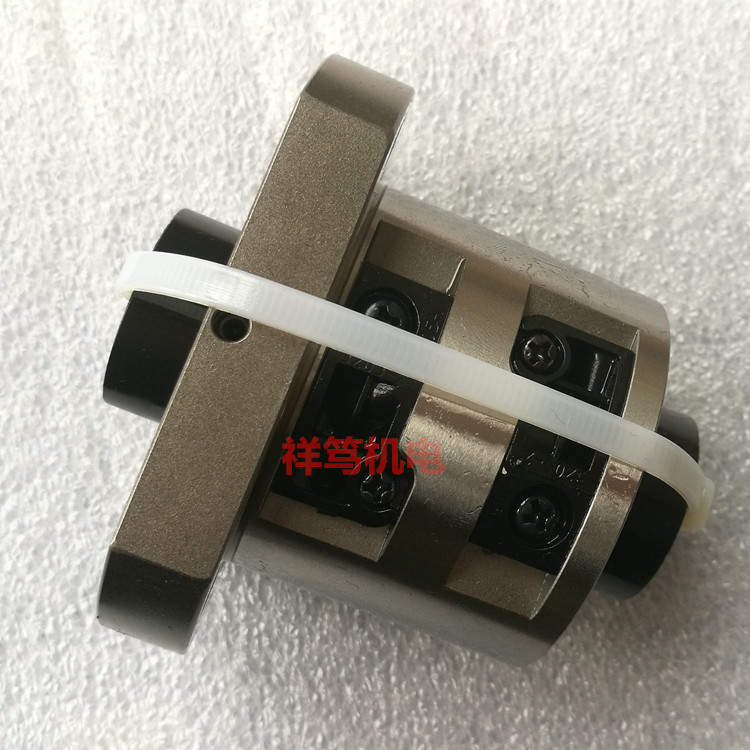

TBI滚珠丝杆SFV01610-2.7 外循环 重载型

TBI滚珠丝杆的定义:

滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。TBI滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杆被广泛应用于各种工业设备和精密仪器。

滚珠丝杆是工具机和精密机械上常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。滚珠丝杆又称滚珠螺杆和滚珠丝杠。

TBI MOTION 滚珠螺杆-外循环重负荷系列

特色

1.外循环设计，可承受重负载及高速、高进给

2.低噪音循环设计

3.无间隙，高刚性

应用

适用于高速化机械、精密工具机、CNC机械、产业机械、电子机械…等

SFV1610滚珠丝杠参数
型号:SFV1610
丝杆外径:16
导程:10
珠径:3.175
螺母外径:40
法兰直径:63
法兰的厚度:11
螺母的长度:56
安装孔之间的距离:51
法兰的宽度:42
珠圈数2.7×1
动额定负荷:1008
静额定负荷:2161
刚性:24。

TBI丝杆的应用:

超高DN值滚珠丝杠：高速工具机，高速综合加工中心机

端盖式滚珠丝杠：快速搬运系统，一般产业机械，自动化机械

高速化滚珠丝杠：CNC机械、精密工具机、产业机械、电子机械、高速化机械

精密研磨级滚珠丝杠：CNC机械，精密工具机，产业机械，电子机械，输送机械，航天工业，其它天线使用的致动器、阀门开关装置等

螺帽旋转式（R1）系列滚珠丝杠：半导体机械、产业用机器人、木工机、雷射加工机、搬送装置等

轧制级滚珠丝杠：低摩擦、运转顺畅的优点，同时供货迅速且价格低廉

重负荷滚珠丝杠：全电式射出成形机、冲压机、半导体制造装置、重负荷制动器、产业机械、锻压机械！

TBI滚珠丝杆安装注意事项：

 1.由于TBI滚珠丝杆的螺母组装有着严格的技术要求请勿自行拆卸螺母，以免损坏整组滚珠丝杆，从而导致整台设备发生故障。注：禁止拆卸。

 2.如垂直安装滚珠丝杆时请特别留意螺母的滑落，如螺母不慎滑落，请立即找TBI授权的公司进行协助。注：禁止拆卸，小心滑落。

 3.产品请务必使用在清洁的环境中，并在产品外头加装保护罩，以防止灰尘和金属粉尘的进入，进而影响产品的精度与使用寿命。注：避免粉尘。

 4.请勿使用在高于摄氏80度的环境中（耐规格除外），以免损坏产品之密封件，进而缩短使用寿命。注：注意温度。
