滚珠花键介绍
滚珠花键是利用装在花键轴外筒内的滚珠,在精密研磨的滚动沟槽中,同时进行平滑滚动及传递力矩, 采用独特之接触点设计,具有更大之接触角度(40°),除了具有高度之灵敏性外,更能大幅提升负载之能力,适用于振动冲击负荷作用过大、定位精度要求高、以及需要高速运动性能的环境,在这类环境下也能发挥有效的作用。同时,即使代替直线滚珠衬套使用时,因轴径相同的情况下,滚珠花键所具有的额定负荷是线性衬套的十几倍,所以能使设计变得十分小巧,即使在悬臂负荷、力矩等作用的情况下,也可安全使用且 具有高耐用性。
滚珠花键的优点
大负荷容量
滚珠的滚动沟槽采精密研磨成型,且采用哥德型40°角接触,因接触角度大,故在径向和扭矩方向都具有很大的负荷容量。
旋转方向零间隙
通过采用接触角度为40°的相对2 ~ 4排滚珠列,将花键轴与花键外筒结合,并可透过调整 预压方式,使旋转方向的间隙可为零。
高度灵敏性
由于钢珠接触点采特殊之设计,除高刚性外更具灵敏性,并可降低能量之浪费。
高刚性
由于接触角大,故具有高刚性,并可视情况施加恰当的预压,所以能获得较高的扭矩刚性、力矩刚性。
装配简单
由于采用特殊之设计,即使将花键外筒从花键轴脱离,钢珠也不会脱落。故而装配、保养、检查都很容易进行。

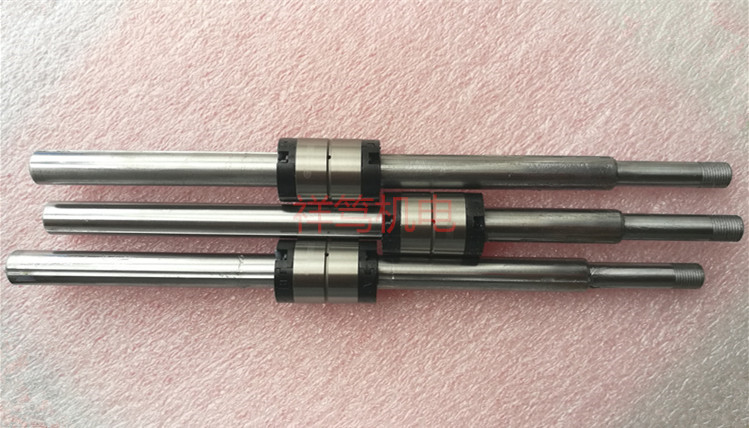

TBI MOTION 滚珠花键-SL系列
特色
SL、SZ系列分为现配型及单出型两种,两者的规格尺寸相同:
1.现配型
由TBI MOTION原厂依客户订单裁切花键轴、装配花键外筒出货,其组装精度可达到精密级
2.单出型
花键轴、花键外筒则可单独出货,使用上较为便利,但组合精度无法达到精密级,而TBI MOTION在制程上仍有严格的品质控管,故单出型之精度目前已达到世界级的水准且装配容易,客户可自行备货加工组装,相当地容易。
应用
机械产业、自动代工业、半导体产业
