TBI滚珠花键是利用装在花键轴承套内的滚珠,在精密研磨的滚动沟槽中,一边作平滑滚动及传递力矩。 因为采用TBI独特之吃点设计,具有更大之接触角度 40°除了具有高度之灵敏性外,更能大幅提升负载之能力, 可在振动冲击负荷作用过大的地方,定位精度要求高的地方,以及需要高速运动性能的地方,发挥有效的作用。
以滚珠花键代替直线滚珠衬套使用时,因在轴径相同的情况下,滚珠花键所具有的额定负荷是线性衬套的十几倍,所以能使设计变得十分小巧。即使在悬臂负荷、力矩等作用的情况下,也可安全使用,而且寿命长。

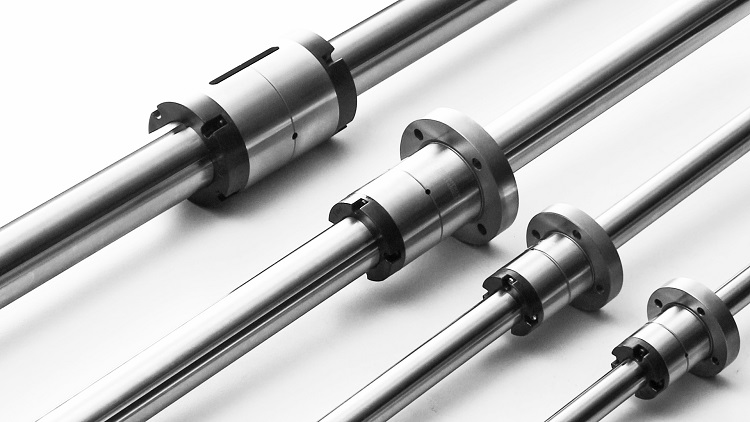

TBI 滚珠花键可分为有法兰型式之 SLF 及无法兰之 SLT 两种型式,因轴径之大小钢珠之接触路径又可分为 :二排 180° SLF 6~20 和 三排 70° SLF 25~50,此外亦提供中空之轴心供选择使用。
大负荷容量
滚珠的滚动沟槽采精密研磨成型,且采用歌德型 40度角接触,因接触角度大,故承受在径向和扭矩方向都具有很大的负荷容量。
旋转方向间隙为零
通过采用接触角度为 40° 的相对 2~4 排滚珠列,将花键轴与轴套结合,并可透过调整预压方式,使旋转方向的间隙可为零。
高度之灵敏性
由于钢珠吃点采特殊之设计,除高刚性外,更具灵敏性,并可降低能量之浪费。
高刚性
由于接触角大,故具有高刚性,并可视情况施加洽当的预压,所以能获得较高的扭矩刚性、力矩刚性。
装配简单
由于采用特殊之设计,即使将花键轴套从花键轴脱离,滚珠也不会脱落。故装配、保养、检查都很容易进行。
特征描述
SL、SZ系列分为现配型及单出型两种,两者的规格尺寸相同:
1.现配型
由TBI MOTION原厂依客户订单裁切花键轴、装配花键外筒出货,其组装精度可达到精密级
2.单出型
花键轴、花键外筒则可单独出货,使用上较为便利,但组合精度无法达到精密级,而TBI MOTION在制程上仍有严格的质量控管,故单出型之精度目前已达到行业领先的水平且装配容易,客户可自行备货加工组装,相当地容易。
应用
机械产业、自动代工业、半导体产业
