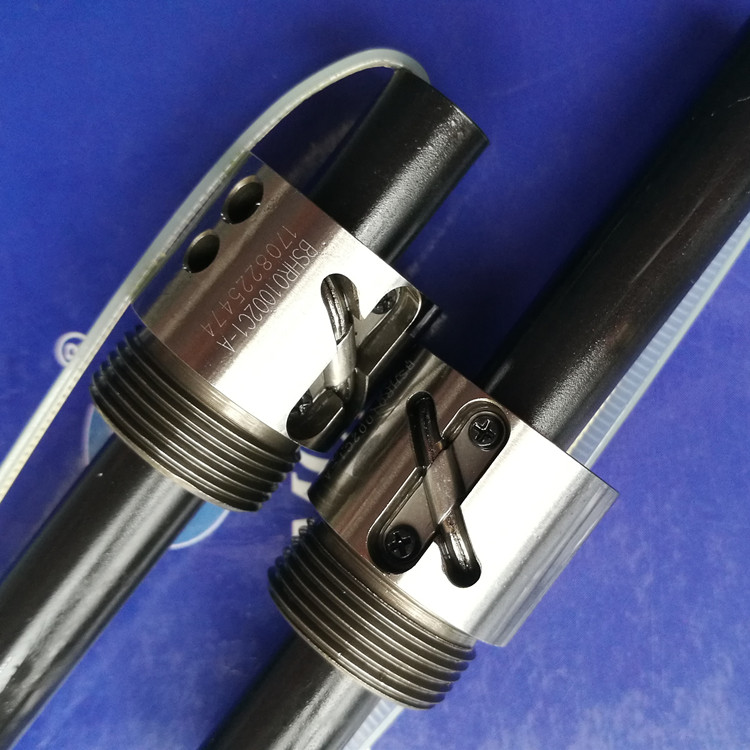

TBI滚珠丝杆BSHR01205-3.5 无法兰型螺母

详细介绍

TBI简介：

全球传动科技股份有限公司(TBI MOTION) 为台湾传动元件专业制造厂，TBI MOTION掌握关键核心技术，专注创新研发与设计，拥有多项产品设计专利并且通过ISO9001认证，1986年成立至今，经销营业据点分布全球，”品质保证、供货稳定” ，广获各国客户的肯定。

BSH系列丝杆特色

1.无法兰设计，节省空间

2.无间隙，高刚性

3.BSH系列可供客户自行锁配需要的法兰

应用

适合内部空间较小的机器、一般工具机、一般产业机械、自动化机械..等各项设备

产品详细信息：
产品品牌：TBI
型号：BSHR01205
导程：5
珠径：2.5
钢球循环圈数：3.5×1
刚性：24
动额定负荷：801
静额定负荷:1644
D:是螺母外径:12
d:丝杆外径:25.5

对于滚珠丝杆规格型号选择：

1、确定定位精度

2、通过马达及对速度的要求来确定丝杠导程

3、查看螺母尺寸确定行程及相关丝杠轴端数

4、通过负载及速度分布（加减速）来确定平均轴向力和转速

5、通过平均轴向力确定预压力

6、预期寿命，轴向负荷，转速确定动额定负荷

7、基本动额定负荷，导程，临界转速，DmN值限制确定丝杠外径及螺母形式

8、外径，螺母，预压，负荷确定刚性（机台设计）

9、环境温度，螺母总长确定热变及累积导程！

10、丝杠刚性，热变位确定预拉力

11、机床最高速度，温升时间，丝杠规格确定马达驱动扭矩及规格

BSH系列
