TBI MOTION 滚珠丝杆-端盖式循环高速系列
◆高信赖性;
TBI滚珠丝杆是以多年来所累积的制品技术为基础,从材料、热处理、制造、检查至出货,都是以严谨的品保制度来加以管理,因此具有高信赖性。
◆圆滑的动作性;
具有比滑动螺杆更高的效率,所需扭矩只有 30% 以下。可轻易将直线运动变换为回转运动。TBI滚珠丝杆即使给与预压,亦能维持圆滑的动作特性。
◆无背隙与高刚性;
采用哥德式 (Gothic arch) 沟槽形状、轴方向间隙调整至极小亦能轻易转动。又于一个或两个螺帽间做预压调整,予消除轴方向间隙,使其具有可符合使用条件的适当刚性。
◆循环方式;
TBI拥有内循环式、外循环式及端盖循环式多项循环专利,满足客户各项需求。
◆优异的耐久性;
TBI以累积多年的滚珠丝杆之生产技术荷基础,采用严谨的材料藉由高度热处理及加工技术,可供给耐久性的制品。

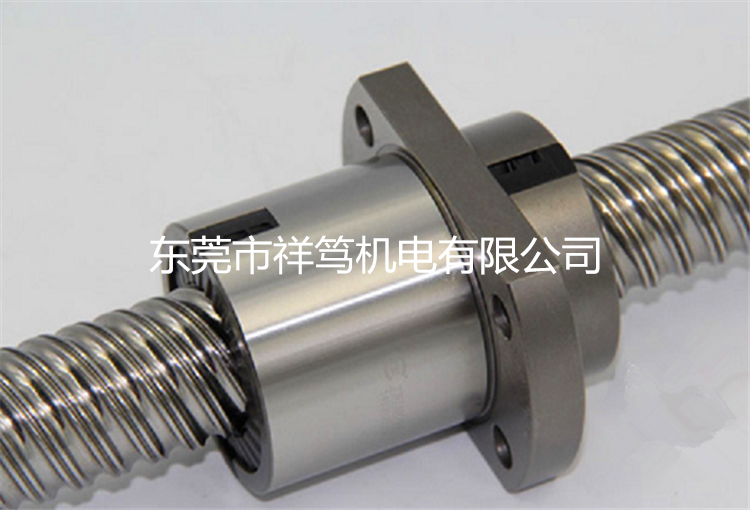

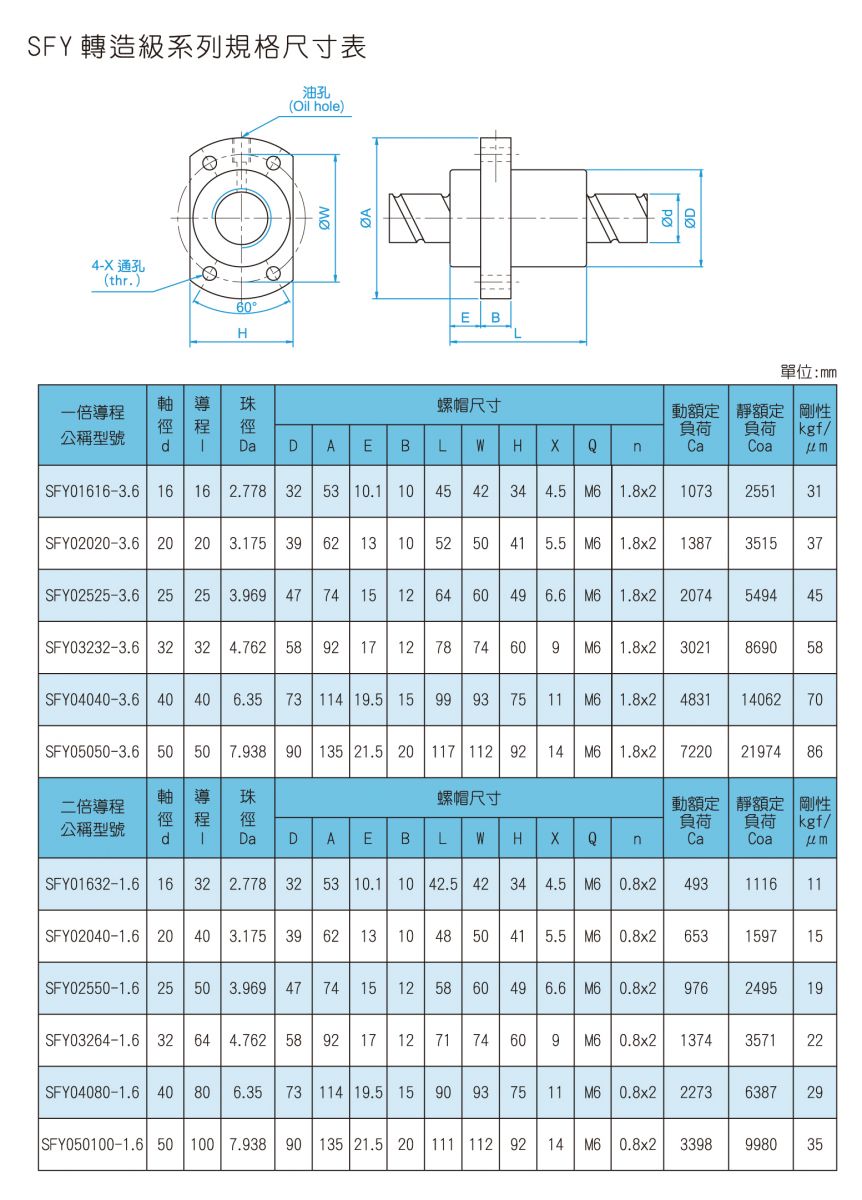

SFY1616-5.6丝杆螺母参数
型号:SFY1616-5.6
丝杆外径:16
导程:16
珠径:2.778
螺母外径:32
法兰直径:53
法兰的厚度:10
螺母的长度:61
法兰的宽度:34
珠圈数:1×5.6
动额定负荷:1568
静额定负荷:3968
刚性:47。
特色
端盖式循环设计,高速静音,高的Dm-N值
特殊循环设计,即使高导程也能保有高顺畅性
专利防尘设计,防尘效果佳
规格种类其全,多种导程尺寸皆有生产
无间隙,高刚性
应用
适用于高速机床,CNC机床,数控机床,精密专用机,电子生产设备,医学设备..等
