TBI滚珠丝杆的定义:
滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。TBI滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杆被广泛应用于各种工业设备和精密仪器。
滚珠丝杆是工具机和精密机械上常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。滚珠丝杆又称滚珠螺杆和滚珠丝杠。

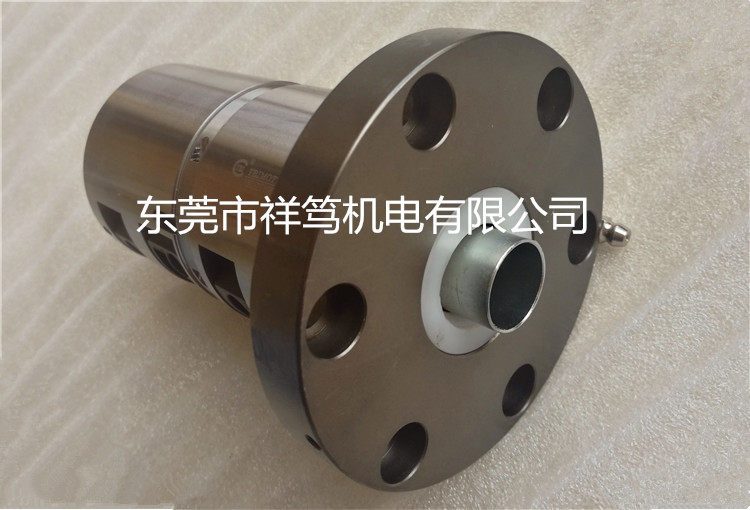

DFV1610滚珠丝杆参数
型号:DFV1610
丝杆外径:16
导程:10
珠径:3.175
螺母外径:40
法兰直径:63
法兰的厚度:11
螺母的长度:106
安装孔之间的距离:51
法兰的宽度:42
珠圈数:2.7×1
动额定负荷:1008
静额定负荷:2161
刚性:32。
滚珠丝杠的载荷与载荷方向
滚珠螺母是滚珠丝杠机构的核心部件。滚珠丝杠机构在运行时滚珠螺母不能承受径向载荷或扭矩载荷,只能承受沿丝杠轴向方向的载荷,而且要注意使作用在滚珠丝杠副上的轴向载荷通过丝杠轴心,设计时不能将径向负荷、扭矩载荷直接施加到螺母上,否则会大大缩短滚珠丝杠机构的寿命或导致运行不良,因为径向载荷或扭矩载荷会使丝杠发生弯曲,螺母中部分滚珠过载,从而导致传动不平稳、精度下降、寿命急剧缩短。丝杠承受的径向载荷主要是丝杠的自重。
