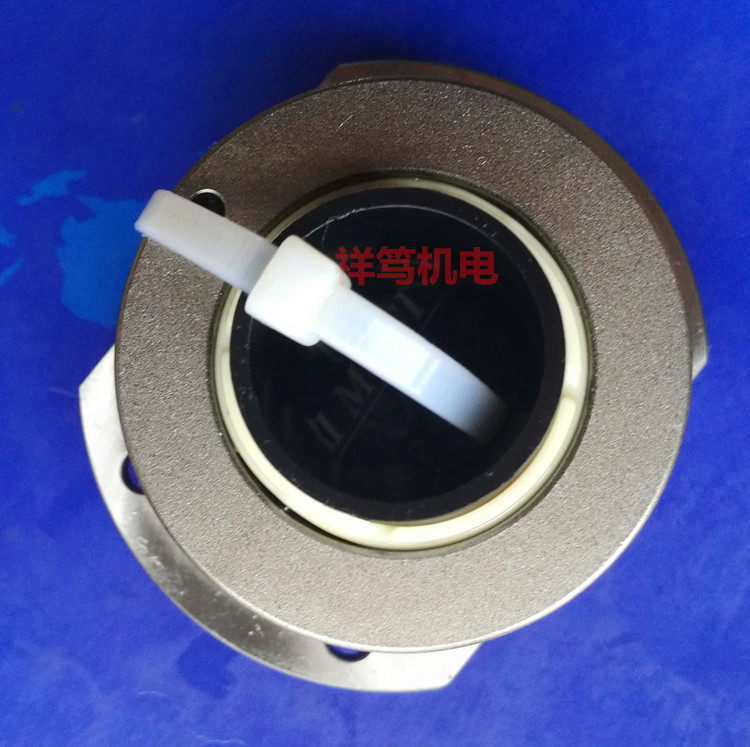

TBI滚珠丝杆SFV03205-4.8 外循环 重载型

TBI滚珠丝杆的定义

TBI滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。TBI滚珠丝杆由螺母、螺杆和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，TBI滚珠丝杆被广泛应用于各种工业设备和精密仪器。 　　TBI滚珠丝杆是工具机和精密机械上常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。TBI滚珠丝杆又称滚珠螺杆和滚珠丝杠。TBI滚珠丝杆又称为：滚珠螺杆，滚珠丝杠，滚珠丝杆，导螺母。TBI滚珠丝杆精度公差：C10，C7，C5，C3，C2，C1----数字越小，精度越高。丝杆长为6米，可根据客户需要截取所需尺寸，并加工丝杆两端。

TBI MOTION 滚珠螺杆-外循环重负荷系列

特色

1.外循环设计，可承受重负载及高速、高进给

2.低噪音循环设计

3.无间隙，高刚性

应用

适用于高速化机械、精密工具机、CNC机械、产业机械、电子机械…等

SFV3205滚珠丝杆参数
型号:SFV3205
丝杆外径:32
导程:05
珠径:3.175
螺母外径:58
法兰直径:85
法兰的厚度:12
螺母的长度:56
安装孔之间的距离:71
法兰的宽度:64
珠圈数:4.8x1
动额定负荷:2249
静额定负荷:7612
刚性:66.

TBI滚珠丝杆使用上的注意事项

1、润滑

使用TBI滚珠丝杆时，必须具有足够的润滑，如果润滑不够会发生与金属接触，导致摩擦与磨耗的增加，造成故障或是寿命短等。

2、防压

TBI滚珠丝杆与滚动轴承一样当有混入异物或水分等时，磨损会增加，有时会导致破损。

3、偏荷重

当偏荷重现象发生时，将直接影响丝杆的寿命及噪音，且多随着运转不顺的手感，若丝杆空载时与组装后顺畅度不同，除了注意丝杆本身的精度外，大多是组合精度不良产生偏荷重现象。
